水晶头之所以被称为水晶头，是因为它的外表晶莹透亮，作为一种最基础、最不起眼的周边配套部件，但功能和作用可不小！它适用于设备间或水平子系统的现场端接。常见的水晶头有RJ45网络水晶头和RJ11电话水晶头两种。

“RJ”表示注册的插孔，后面的“数字”代表接口标准的序号。

01

RJ45水晶头

RJ45水晶头是一种只能沿固定方向插入并自动防止脱落的塑料接头，是一种网络接口规范，双绞线的两端都必须安装这种RJ45插头。主要用在以太网中，用来连接各种网络设备，扮演着数据传输的角色，例如计算机、路由器、交换机等。

常见的RJ45水晶头有8个凹槽、8个触点，接线时有两种线序标准：T568A和T568B，现在用的直通线都是采用T568B线序标准，而交叉线则是一端使用T568B一端使用T568A。

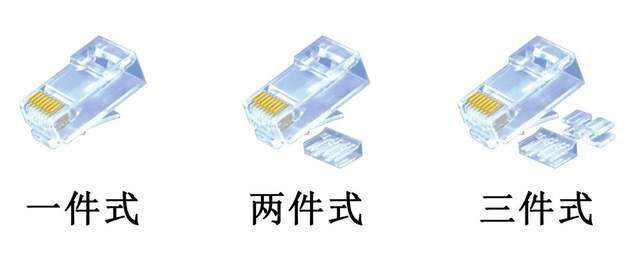

按工艺上区分可分为：一件式，两件式、三件式。

水晶头内塞又可分为：直排、4上4下、6上2下、3上5下

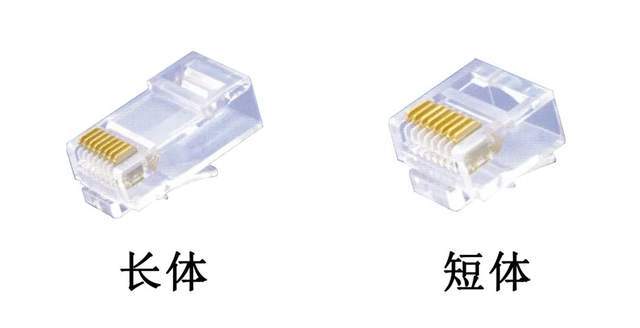

水晶头按照样式也可以分为：长体、短体

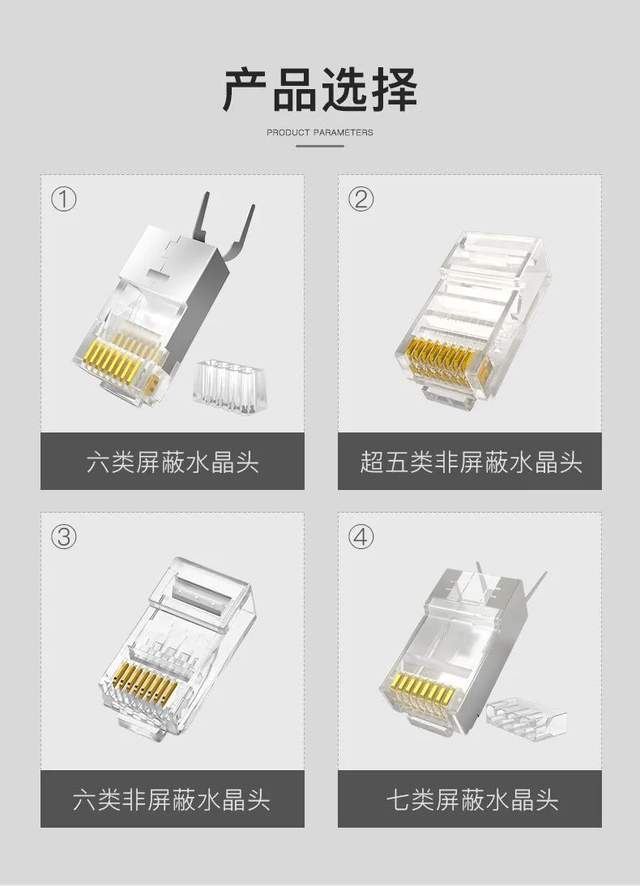

水晶头按性能可以分为：非屏蔽

、屏蔽

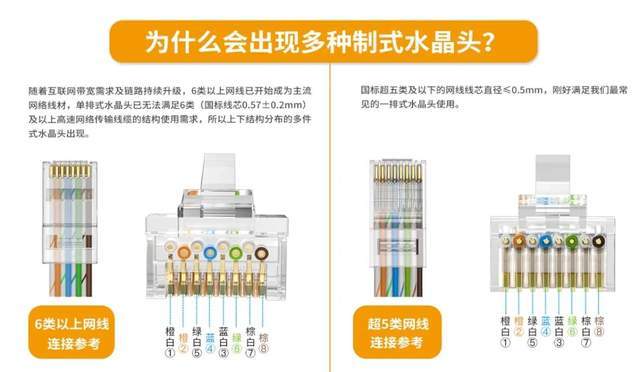

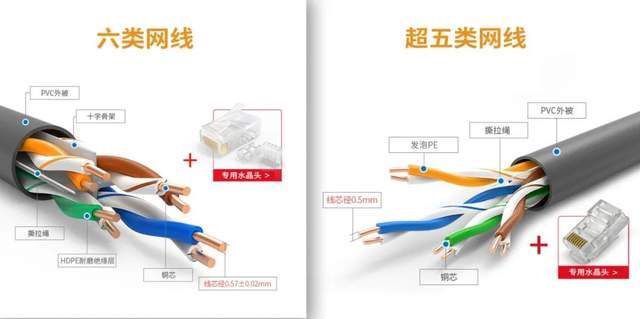

因为国标超五类及以下的网线线芯直径≤0.5mm，刚好满足我们最常见的一排式水晶头接线使用。随着互联网带宽需求及链路持续升级，6类及以上网线已开始成为主流网络线材，所以上下结构分布的多件式水晶头出现，单排式水晶头已无法满足6类（国标线芯0.57±0.2mm）及以上高速网络传输线缆的结构使用需求，所以出现了上下式接线法及对应的多种水晶头套件。具体的可登陆秋叶原各大官方商城或线下授权体验店查询。

02

RJ11水晶头

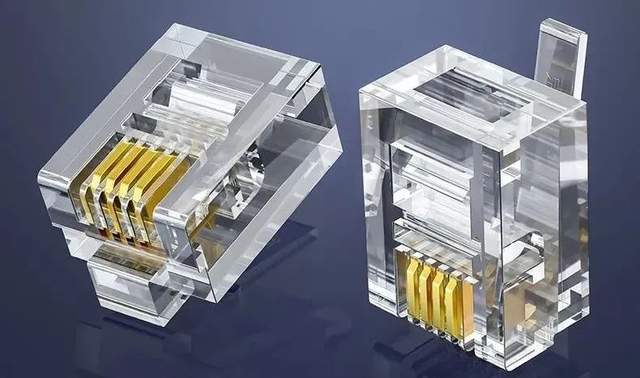

常用的RJ11水晶头和RJ45水晶头在外观上神似，但体积比较小，只有6个凹槽、4个触点，它是由西部电子公司开发的一种接头，不是国际标准化，常用来连接电话和调制解调器。在接电话线时只需用到2根线，压线的时候接中间两根即可，且对颜色和放置顺序没有要求，两端接线序和颜色一致即可。

03

如何区分水晶头的好坏

水晶头本身也属于精密器件，好的壳体材料热胀冷缩系数较小，尺寸精密且稳定性好，能适应复杂多变的环境且寿命较长

壳体材质

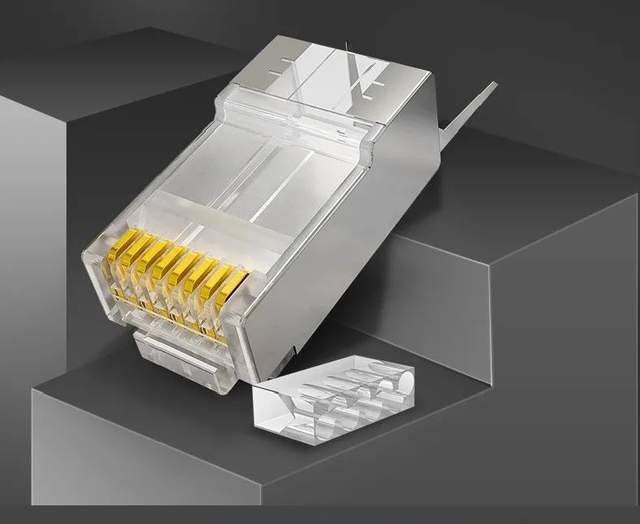

首先我们看外观，好的水晶头采用优质PVC原料，外表晶莹剔透光滑；其次，为减少外部电磁干扰，屏蔽水晶头要注意屏蔽外壳部件，所以秋叶原采用镀镍屏蔽壳，并带固线燕尾夹设计使网线牢固不松动，保障信号稳定传输。

弹片弹性

IEC 60603 接插件标准中有规定，“水晶头与插座进行锁定的弹片需要具有一定的韧性， 将弹片向前拨动到90度，弹片也不会折断，而且会恢复原状并且弹性不会改变，可弯折次数不小于15次”。

芯片

这是最关键的一点，大家可以注意到，秋叶原水晶头上的芯片是镀金的，颜色纯正光亮，比较粗厚，可以降低链路传输损耗，保证传输的稳定性。

RJ45水晶头一般端接在网线两端，用来连接计算机等网络设备，而RJ11水晶头则端接在ADSL、语音线缆两端，用来连接电话或调制解调器。

二者在尺寸、接线标准和应用范围都有所差异，并不具备可互操作性，如果在使用时不了解这点，就会导致在日常使用和工程布线中造成一些不必要的麻烦和故障，甚至导致设备毁坏，所以在使用时应格外注意。
