天津文化中心银河广场

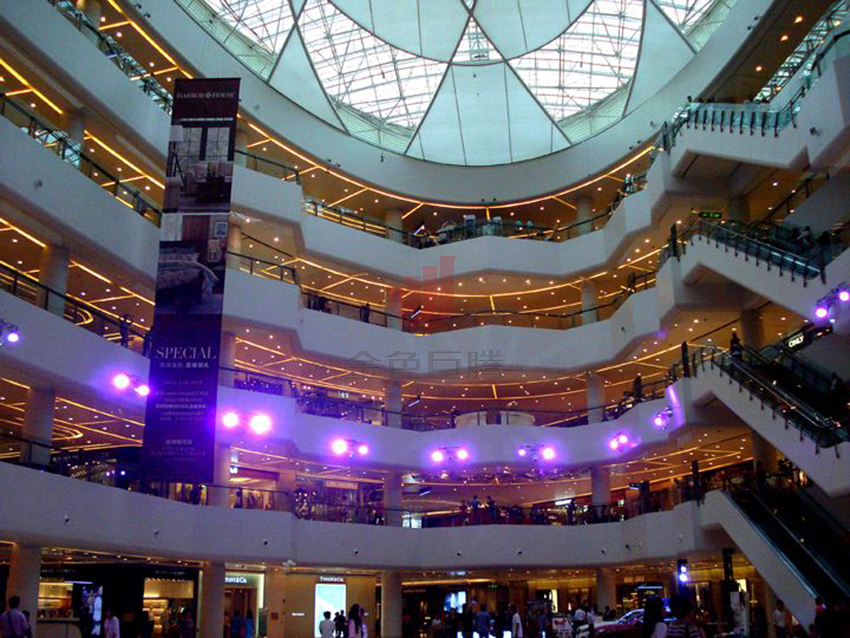

广场，总建筑面积约9.8万㎡，打造综合商业街区，集购物、餐饮、娱乐、健身、休闲等功能为一体，包含大型超市、购物中心、百货、商业街、主题商场、酒店等豪华配套。商业广场内外全面采用高清网络监控，数据流量大，覆盖面积广。

　　项目需求

　　该商业广场面积广、人流量大，要求采用稳定可靠的视频监控系统可以实现对商城内各个场所安全防患、科学有效的管理，对大商场实施全天候、全方位7x24小时监控及人员流动的记录，达到加强现场监督和安全管理，提高服务质量的目的，使工作管理更加规范化、科学化、准确化、智能化、信息化，为商城安全工作做好有力保障。

　　主要对商业广场的各个场所，范围包括地下停车场、商业过道、扶梯与电梯区域、商场出入口等重要地方，所有视频接入中心监控机房等进行全方位立体式监控，在商业广场管理中心处搭建局域网络进行数据传输，前端点位数据首先接入分控中心进行分布式存储，总控中心对所有视频进行管理、浏览及解码上墙，并对重要点位视频进行集中存储。

　　整体系统构架

　　1、拓扑架构：采用星型拓扑结构组网，两层架构，简单拓扑增强系统稳定性，兼顾系统稳定性与维护管理的易操作性;

　　2、带宽配置：接入层采用百兆大背板、大缓存POE供电交换机，搭建稳定带宽链路;

　　汇聚层采用10全千兆光纤交换机连接，再经光纤连接到核心交换机。

　　3、链路介质：接入层链路全部以就近原则，采用CAT6类网线连接与传输，再经汇聚交换机光口上联端口连接到核心交换机，减少多级串联，方便建成后整个系统的管理与维护;

　　4、设备配置：系统采用核心一接入二层拓扑结构，接入层采用光网视10口百/千兆PoE供电交换机(ONV-POE31108PFB)，18口百/千兆PoE交换机(ONV-POE31016PF)，26口全千兆PoE供电交换机(ONV-POE33024PF );汇聚层用32口多光口千兆网络交换机：(ONV33032FM);核心层采用36口万兆核心三层网管以太网交换机(ONV38036FM)

　　项目产品介绍

　　1)10口百/千兆PoE供电交换机：ONV-POE31108PFB

　　1、8*10/100M POE电口+2个千兆光电复用上联口POE供电交换机

　　2、支持IEEE802.3af/at国际标准;单端大提供30W的功率;

　　3、超强4KV防雷、6KV静电防护和抗干扰能力;

　　4、背板带宽5.6Gbps，交换机包转发率4.17Mpps@64byts，16K MAC地址，包转发内存4M,采用无阻塞架构设计;

　　5、采用企业级以太网交换机芯片方案，全协议遵循 IEEE 802.3 10BASE-T 、IEEE 802.3u 100BASE-TX 、IEEE 802.3ab 1000BASE-T、IEEE 802.3z国际标准;

　　6、采用军工级PoE芯片方案，智能化供电管理，自动识别AF/AT设备，自动识别PD功耗，有效降低故障率，增强系统稳定性，降低系统功耗;

　　7、IP30防护等级, 镀锌钢材金属机壳(防腐、防锈、抗干扰，抗冲击);

　　8、网络传输性能优化设计，上联口采用2个千兆光电复用口，连接使用及维护方便。

　　9、用户可通过电源指示灯(P)、PoE工作指示灯(PoE)、端口状态指示灯(Link)，轻松了解设备工作状态。

　　10、内置企业级满载开关电源，电源功率冗余量为20%;

　　11、通过3C、CE、FCC、RoHS产品认证检测，具备公安部委托检验报告;

　　12、即插即用，无需配置，简单方便。

　　13、桌面，机柜式安装方式，适用于桌面平放或19寸机柜安装于室内环境;

　　2)18口百/千兆PoE交换机：ONV-POE31016PF

　　1、16*10/100M POE电口+2个千兆光电复用上联口PoE供电交换机

　　2、支持IEEE802.3af/atl国际标准;单端口大提供30W的功率;PoE总功率250W

　　3、背板带宽14.8Gbps，包转发内存4M，16K MAC地址，采用无阻塞架构设计;

　　4、采用企业级以太网交换机芯片方案，全协议遵循 IEEE 802.3 10BASE-T 、IEEE 802.3u 100BASE-TX 、IEEE 802.3ab 1000BASE-T、IEEE 802.3z国际标准;

　　5、采用军工级PoE芯片方案，智能化供电管理，自动识别AF/AT设备，自动识别PD功耗，有效降低故障率，增强系统稳定性，降低系统功耗;

　　6、网口浪涌保护4KV,电源输入端口浪涌保护6KV;

　　7、IP30防护等级, 镀锌钢材金属机壳(防腐、防锈、抗干扰，抗冲击);

　　8、网络传输性能优化设计，上联口采用2个千兆光电复用口，连接使用及维护方便。

　　9、用户可通过电源指示灯(P)、PoE工作指示灯(PoE)、端口状态指示灯(Link)，轻松了解设备工作状态。

　　10、内置企业级满载250W开关电源，电源功率冗余量为20%;

　　11、通过3C、CE、FCC、RoHS产品认证检测，具备公安部委托检验报告;

　　12、即插即用，无需配置，简单方便。

　　13、桌面，机柜式安装方式，适用于桌面平放或19寸机柜安装于室内环境;

　　3)26口全千兆POE交换机：ONV-POE33024PF

　　1、背板带宽52Gbps，交换机包转发率38.69Mpps@64byts，8K MAC地址，采用无阻塞架构设计;

　　2、采用企业级以太网交换机芯片方案，全协议遵循 IEEE 802.3 10BASE-T 、IEEE 802.3u 100BASE-TX 、IEEE 802.3ab 1000BASE-T、IEEE 802.3z国际标准;

　　3、采用军工级PoE智能以太网供电芯片方案，全协议执行IEEE802.3af、IEEE802.3at国际标准;

　　4、高可靠网络性能设计，抗干扰能力强，保证数据可靠传输;

　　5、网口浪涌保护4KV,电源输入端口浪涌保护共模6KV;

　　6、IP30防护等级, 渗锌金属机壳(防腐、防锈、抗干扰，抗冲击);

　　7、桌面、19寸机柜安装方式，安装与使用方便简单;

　　8、内置400W企业级满载开关电源，电源功率冗余量为20%;

　　9、存储转发工作模式(64～1536帧长范围内均可达到线速);

　　10、通过3C、CE、FCC、RoHS产品认证检测，具备公安部委托检验报告;

　　11、产品投保太平产品险，以太网供电承诺永不烧坏接入设备，质量保证，终身维护;

　　12、网络传输性能优化设计，Cat.5e非屏蔽网线轻松实现100米以内信号传输;独特千兆光纤级联端口，连接更便捷;(级联SFP光模块LC接口，方便光纤长距离接入);

　　13、公司产品通过ISO9001质量体系认证，严格把控产品生产流程，产品使用稳定可靠;

　　14、行业内第一大生产厂商，技术支持与售后服务可靠、无忧。

　　4)32口多光口全千兆以太网光纤交换机：ONV33032FM

　　1、28*100/1000M SFP光纤插槽+4个10/100/1000M电口;

　　2、交换机背板带宽：368Gbps ; MAC地址表：32K ;包转发缓存：32M;

　　3、支持IEEE 802.1Q VLAN，QinQ，Voice VLAN，用户可以按需求灵活划分VLAN;

　　4、支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法;

　　5、支持ACL，支持IGMP V1/V2组播协议，支持IGMP Snooping，MLD Snooping满足多终端高清视频监控和视频会议接入需求;

　　6、支持组播VLAN、组播过滤，高效传输数据，节省网络带宽，降低网络负载;

　　7、支持IP地址、MAC地址、VLAN和端口四元绑定，对数据包进行过滤;

　　8、支持ARP防护，支持802.1X认证，支持端口安全，当端口学习MAC地址数量控制，防护各种网络恶意攻击;

　　9、支持STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份;支持G.8032，支持<20ms快速环网保护;

　　10、支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性;

　　11、支持Web网管、CLI命令行，SNMP(V1/V2/V3)等多样化的管理和维护方式。

　　12、支持RMON、系统日志、端口流量统计，便于网络优化和改造;

　　13、支持线缆检测、Ping检测，支持LLDP，方便网络管理系统查询及判断链路的通信状况，14、支持NMS平台软件集中管理;

　　15、网口浪涌保护4KV,电源输入端口浪涌保护6KV;

　　16、IP30防护等级, 镀锌钢材金属机壳(防腐、防锈、抗干扰，抗冲击);

　　17、桌面，机柜式安装方式，适用于桌面平放或19寸机柜安装于室内环境;

　　18、通过3C、CE、FCC、ROHS产品认证;

　　5)36口万兆上联以太网核心交换机：ONV38036FM

　　1、24*10/100/1000M电口+8*100/1000M SFP光纤插槽+4*10G SFP+光纤插槽，万兆三层网管核心交换机;

　　2、交换机背板带宽：598Gbps ; MAC地址表：32K ;包转发缓存：32M。

　　3、支持IEEE 802.1Q VLAN，QinQ，Voice VLAN，用户可以按需求灵活划分VLAN。

　　4、支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。

　　5、支持ACL，支持IGMP V1/V2组播协议，支持IGMP Snooping，MLD Snooping满足多终端高清视频监控和视频会议接入需求。

　　6、支持组播VLAN、组播过滤，高效传输数据，节省网络带宽，降低网络负载。

　　7、支持IP地址、MAC地址、VLAN和端口四元绑定，对数据包进行过滤。

　　8、支持ARP防护，支持802.1X认证，支持端口安全，当端口学习MAC地址数量控制，防护各种网络恶意攻击。

　　9、支持STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份;支持G.8032，支持<20ms快速环网保护

　　10、支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。

　　11、支持Web网管、CLI命令行，SNMP(V1/V2/V3)等多样化的管理和维护方式。

　　12、支持RMON、系统日志、端口流量统计，便于网络优化和改造。

　　13、支持线缆检测、Ping检测，支持LLDP，方便网络管理系统查询及判断链路的通信状况，支持NMS平台软件集中管理。

　　14、支持IPV4/IPV6管理，支持三层静态路由配置;

　　15、桌面，机柜式安装方式，适用于桌面平放或19寸机柜安装于室内环境;

　　16、通过3C、CE、FCC、ROHS产品认证;具备工信部入网许可证。

　　系统优势

　　产品高可靠性：采用固态电容，无铅贴片工艺，具备6KV浪涌保护，宽温适应能力;铝合金型材金属机壳，IP30防护等级，高防腐、防锈、抗干扰性能;交换机网口均采用3μm镀金工艺，搞干扰，耐氧化，高可靠;满足7×24小时不间断工作需求。

　　安防专用“大缓存”智能调度流畅设计：配置大缓存，杜绝视频卡顿，存储转发机制保障数据安全可达线速转发效率，为高清视频传输保驾护航。

　　军工级专业通信芯片，高能力数据处理优势：通信采用美国进口高端通信VITESSE芯片方案，高稳定性，大吞吐量，低延迟，优异的流控策略
