机房接地方案
接地系统是机房环境的重要组成部分，它不仅直接影响机房通信设备的通信质量和机房电源系统的正常运行，还起到保护人身安全和设备安全的作用。
接地系统是由接地体、接地引入线、地线盘或接地汇接排和接地配线组成。接地系统的电阻主要由接地体附近的土壤电阻所决定。如果土壤电阻率较高，无法达到接地电阻小于4欧姆的要求，就必须采用人工降低接地电阻的方法。
1、机房接地系统设计目标
在采用分散接地方式时，接地电阻要求如下：
（1）工作接地电阻≤2Ω
（2）保护接地电阻≤4Ω
（3）防雷接地电阻≤10Ω
我公司接地系统要求：
1、计算机系统直流直接接地电阻小于4欧姆
2、计算机系统直流联合接地电阻小于1欧姆
3、交流工作接地系统接地电阻小于4欧姆
4、计算机系统安全保护接地电阻和静电接地小于2欧姆
5、防雷保护接地系统接地电阻小于2欧姆
2、接地的种类
工作接地：利用大地作为工作回路的一条导线
保护接地：利用大地建立统一的参考电位或起屏蔽作用，以使电路工作稳定、质量良好，特别是保证设备和工作人员的安全。
重复接地：将零线上的多点与大地多次作金属性连接。
静电接地：设备移动或物体在管道中移动，因摩擦产生静电，它聚集在管到、容器和贮藏或加工设备上，形成很高电位，对人身安全及对设备和建筑物都有危险。作了静电接地，静电一旦产生，就导入地中，以消除其聚集的可能。
直流工作接地（也称逻辑接地、信号接地）：计算机以及一切微电了设备，大部分采用CMOS集成电路，工作于较低的直流电压下，为使同一系统的电脑、微电子设备的工作电路具有同一"电位"参考点，将所有设备的"零"电位点接于同一接地装置，它可以稳定电路的电位，防止外来的干扰，这称为直流工作接地。
防雷接地：为使雷电浪涌电流泄入大地，使被保护物免遭直击雷或感应雷等浪涌过电压、过电流的危害，所有建筑物、电气设备、线路、网络等不带电金属部分、金属护套、避雷器以及一切水、气管道等均应与防雷接地装置作金属性连接。
接地施工方案1
1. 在所选位置向下挖1.6m深的坑；
2. 坑内打入2.2m长,下端尖形的紫铜接地极；
3. 相邻接地体(一根)间距5m,建筑物间距1.5m；
4. 相邻接地体间连接入扁铜40×4mm连接；
5. 打入接地体时到2.0m时止；
6. 用40×4mm扁铜与接地体焊接与母线连接入机房；
如图:
材料 紫铜接地极 扁铜 辅助接地极 盐与木炭粉 母线
规格 600×50mm 40×4mm Φ20或Φ50 适量 25mm2×100m
此方案一般实测接地电阻约1 ∽3Ω。
等电位连接

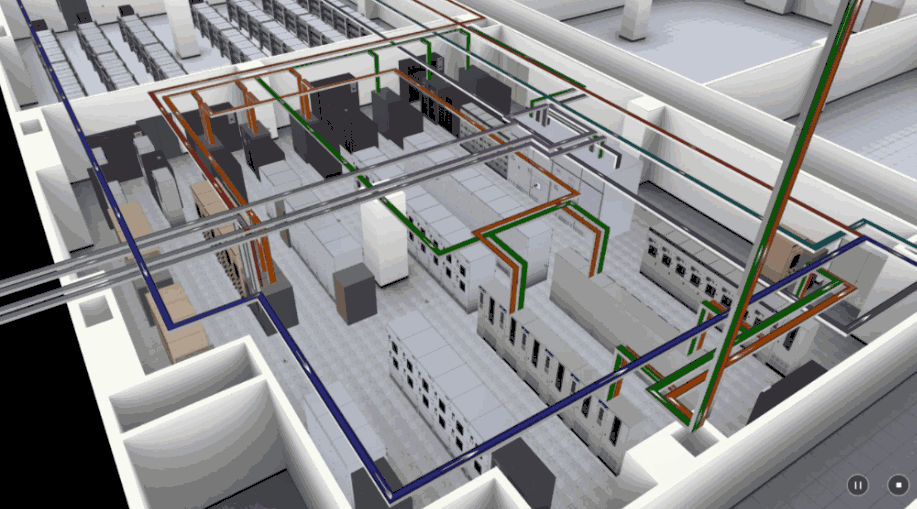

　　在机房防静电地板下，沿着地面上布置40*3紫铜排，形成闭合环接地汇流母排。将配电箱金属外壳、电源地、避雷器地、机柜外壳、金属屏蔽线槽、门窗等穿过各防雷区交界的金属部件和系统(设备的外壳)，以及对防静电地板下的隔离架进行多点等电位接地就进至汇流排。并采用等电位连接线4-10mm2铜芯线螺栓紧固的线夹作为连接材料。同时在机房找出建筑物主钢筋，经测试确与避雷带连接良好，用f14镀锌圆钢通过铜铁转换接头将接地汇流母排与之连接起来。
地板下直流铜排及接线端子
实物图
