无线监控网络系统入门基本知识介绍如下:
1、什么是AP?
答: AP--无线访问接入点(WirelessAccessPoint)
AP就是传统有线网络中的HUB,也是组建小型无线局域网时常用的设备。AP相当于一个连接有线网和无线网的桥梁,其主要作用是将各个无线网络客户端连接到一起,然后将无线网络接入以太网,从而达到网络无线覆盖的目的。
AP还分 “瘦”和“胖”?
瘦AP(FITAP):
也称无线网桥、无线网关,也就是所谓的“瘦”AP。
通俗理解瘦AP:本身并不能进行配置,需要一台专门的设备(无线控制器)进行集中控制管理配置。
“控制器+瘦AP+路由器架构”一般用于无线网覆盖,因为在AP数量众多的时候,只通过控制器来管理配置,会简化很大的工作量;
胖AP(FATAP)
业界所谓的胖AP,也有人称之为无线路由器。无线路由器与纯AP不同,除无线接入功能外,一般具备WAN、LAN两个接口,支持地址转换(NAT)功能,多支持DHCP服务器、DNS和MAC地址克隆,以及VPN接入、防火墙等安全功能。
2、什么是AC?
答:无线控制器(Wireless AccessPoint
Controller)是一种网络设备,用来集中化控制局域网内可控的无线AP,是一个无线网络的核心,负责管理无线网络中的所有无线AP,对AP管理包括:下发配置、修改相关配置参数、射频智能管理、接入安全控制等。(目前市面流通的所有AC和AP都是相同
厂商的才能相互管理)
3、什么是POE供电,什么是POE交换机?
答:POE (PowerOver Ethernet)POE
也被称为基于局域网的供电系统(PoL,Powerover LAN ) 或有源以太网 ( Active
Ethernet),有时也被简称为以太网供电,指的是在现有的以太网Cat.5布线基础架构不作任何改动的情况下,在为一些基于IP的终端(如IP电话机、无线局域网接入点AP、网络摄像机等)传输数据信号的同时,还能为此类设备提供直流供电的技术。POE技术能在确保现有结构化布线安全的同时保证现有网络的正常运作,限度地降低成本。
市场大众应用--POE 交换机:POE交换机就是除了能提供普通交换机所具有的传输功能,还能给网线的另一端设备提供供电功能。供电+数据传输一体化,不需要另加供电模块或者 POE供电模块为设备供电,一根Cat.5线完成所有工作。
POE供电"标准"与"非标准"差异
? 标准poe : 依照IEEE802.3af/at规范制定,需要先侦测受电端25K特征电阻,进行握手,握手成功,才供电;否则仅通数据(data)。
? 举例:将POE供电器插到计算机网卡,不会烧毁计算机网卡仅可以正常上网因为数据可通过。
? 非标准POE:也叫强供型,交流电一通电即供电;非先侦测受电端,不进行握手,直接48V或54V供电。
? 举例: 将POE供电器插到计算机网卡,可以正常上网,但是不协商直接供电48或54V,有可能会烧毁设备。
市面上大体分48V、24V和12V等几种输出电压(DC)
4、部署一个无线工程都需要哪些软硬件?

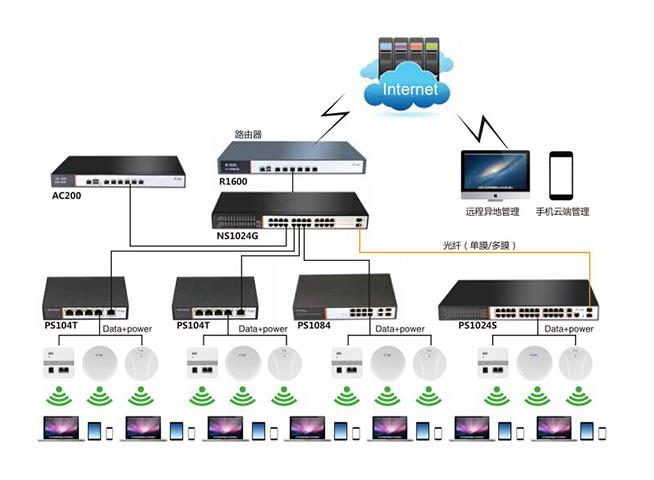

基础硬件:路由器 POE交换机 AC控制器无线AP
高端硬件:防火墙路由器流量及行为管理旁路主交换机楼层交换机 POE交换机 AC控制器无线 AP
5、AP的功率是不是越大越好?
答:不是,AP的功率越大,代表发射的信号强度越高,从字面上理解,会将您引到误区,信号越强当然越好了,但是信号强是针对本身而言,整个无线网络中传输信号是双方的,发射端与接收端都会相互传输数据,发送端信号过强,势必会影响接收端回传数据,这样就会造成网络传输延迟或丢包等现象。
通俗理解:
一个空间内,你和另一个人在同时对话,对方的声音过大,你的声音很小,就会造成对方听不到你在说什么,从而影响通话质量。
6、在一个大型无线工程内,关键的点和需要注意的地方是什么?
工程角度关键点:
a、设计
实际施工图,确定布线的走向位置,需要考虑诸如:隐蔽性,对建筑物破坏(建筑结构特点),在利用现有空间同时避开电源线路和其他线路,现场情况下的对线缆等的必要和有效的保护需求。
b、路由器的位置
路由器一般选用在地下的弱电间(远离强电间,避免强电磁干扰),注意通风,保持干燥,配有机柜,与核心交换机放在一起。
c、POE供电交换机的位置
POE交换机位置选择要合理,位于AP点位中间位置,减少走线成本,缩短交换机到AP距离
d、AP位置选择
AP的点位布设选择场景的中心地带,向外围辐射状布设。AP件的覆盖范围要重叠,减少信号盲区。AP距离POE交换机距离不要超过80米(正品安普网线为例)
e、网线的铺设
网线作为网络信号的传输载体,在铺设过程中要注意线路的保护,不要出现折断或者死角,必要情况下要穿铁管或者放在屋顶桥架内。特别注意的是原理高压电线,减少对信号的干扰
实操调试及后期维护角度注意事项:
a、外网及路由:外网线接入到位,确保线路正常上网条件,接通路由,保证路由本身能够正常上网通信,施工时接通主交换及施工楼层交换,保证主干网络通信正常。
b、调试对讲机:调试阶段需要跟商场借调一套对讲设备,方便进行调试工作。
c、施工及调试阶段,需对AP、交换机、网线、等施工调试硬件预留有足够备件。
d、施工图:每次施工前,请施工方给我方员两份施工图。
施工网络拓扑图:要求,详细楼层交换机、路由信息及位置,每层AP等硬件个数和连接方法。
施工设备连接线标识图:要求,路由和交换机及AP连接信息,对应端口等,所有连接线理论大致网线长度(包括路-交换-AP之间)。
e、施工布线及线标规划:
信息标识记录:AP点Mac信息记录:施工方安放AP位置时需记录该AP所在楼层号和位置号以及对应Mac信息(注意对应楼层图AP编号,比如:1楼1号
mac信息 格式为 1F-1 : AC:11:22:33:44:AP
)。此信息统一按楼层分布记录到Word文档楼层商场施工图内或者直接手工记录到施工图边侧空余地方,方便后期维护使用。
线标标识记录:
(1)交换机端的输入输出线上:需要标明标识或者序号所接线头是哪个楼层和位置号的AP连接的,(注意对应楼层图AP编号,比如:1楼1号 格式为 1F-1 ),外网进来的线也要有线标:需要标明”外网接入。
(2)所有楼层交换机之间互联:在交换机的线路互联线头端需要标明标识或者序号所接线头来源。(注意写上楼层及交换机标注,比如:1楼1号交换机,格式为1F-1 SW)
现场查看已安装AP 有没有通电,和正常工作:
施工人员施工完毕,现场全部检验所有AP通电正常,通电情况下正常状态:AP上绿色指示灯长亮,如路由到位并运行情况下,可通过软件检测该AP是否正常散发信号及上网。
