大型商业综合布线系统如何规划设计呢？哪些地方需要重点考虑？综合布线施工点位如何规划呢？综合布线施工采用什么样布线方式呢？今天就来探讨一下商业综合体的综合布线设计思路。

一、概述

综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。

综合布线系统和弱电通信（网络、语音）系统，依照以下章节执行。

二、主楼及公共区域

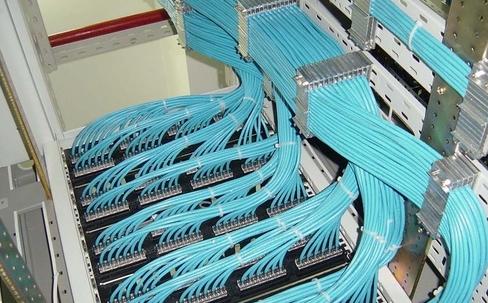

本次项目综合布线系统水平设计支持千兆传输，主干设计支持万兆传输，以满足今后系统扩展性的要求。水平铜缆采用6类UTP敷设，6类UTP采用国际先进的一字隔离的UTP。水平配线架采用模块式快接配线架；数据主干应采用多模万兆光纤，语音主干应采用三类大对数铜缆。

所有数据主干多模万兆光纤和语音主干三类大对数铜自各楼层弱电配线间的分配线架连接到主设备间主配线架上。

室外进线电话电缆经防雷装置后，端接在电信进线间的配线架上。再经转接电缆连接至主机房主配线架上。

三、系统总体要求

1、综合布线系统采用分层星形拓扑结构，满足电话、数据、图文、图像等多媒体业务的传输需要。

2、综合布线系统为智能化应用提供开放式的结构化布线，系统配置灵活、易于管理、易于维护、易于扩充。综合布线系统作为智能化系统中为基础的传输系统之一，其基本物理链路的稳定性、可靠性，将直接影响到大楼内其 他弱电智能化系统信号的传输、控制，所以在该项目中将采用垂直主干光纤+大对数铜缆的传统传输模式。

3、根据大楼内点位的情况，本次设计将设置五套综合布线系统，一套为智能控制网布线(门禁控制、公共广播、视频监控系统、客流统计系统、停车场管理系统、信息发布系统、楼宇自控系统等)，一套为计算机外网布线（仅负责水平布线，主干由运营商负责），一套为物业管理网布线，一套为无线AP网，第五套为POS收银网布线，五套网络分别在基础链路和网络设备上进行物理隔离，每一套布线系统都将采用光纤+六类非屏蔽双绞线进行敷设。

4、点位设计原则：

考虑到该商业中心建成以后，主要用于商业出租，为了方便租户对店铺进行二次装修，所以本次设计将采用以CP箱为主的方式，对各功能区进行设计，CP箱内相应的传输设备（如：交换机、配线架、模块）二次装修时再确定，不在本次设计范围内。

根据对图纸的分析，以及各功能区业态的分布情况，本次设计的布点原则如下：

a、餐饮、商铺：按100平方米/1组信息点（1语音+1数据）布置，水平部分从弱电井预留相应管线（六类非屏蔽双绞线）至CP箱，其它由运营商负责。

b、超市、主题店、主力店、冰场、健身中心、电玩、电影院、多功能厅、KTV、影音城：设置CP箱，从弱电井预留管线【1根6芯室内光纤（数据）+1根50对大对数电缆（语音）】至CP箱，其它由运营商负责。

c、公共区域【电信机房、消防控制室、值班室、发电控制室、冷冻机房监控室、配电室、空调机房、停车场中央收费站等设置1组信息点（1数据+1语音），客户服务台等设置2组信息点（2数据+2语音），风机房、水泵房、排风机房、进风机房、电梯机房等设置一个语音点】，属于物业管理网布线部分，水平部分采用六类非屏幕双绞线，垂直部分采用室内六芯多模光纤+三类大对数电缆。

d、无线AP网提供商业公共区域无线AP点，水平采用六类非屏蔽双绞线+垂直采用室内6芯多模光纤进行布线。

e、物业办公室、后勤用房：10平方米/1组信息点（1语音+1数据）布置，从地下一层电信机房布置1根6芯室内光纤和1根三类25/50对大对数电缆至房间CP箱内。

f、智能控制网布线：提供视频监控、客流统计、停车场管理、信息发布、公共广播、门禁、楼宇等智能化系统信息点，水平采用六类非屏蔽双绞线+垂直采用室内6芯多模光纤进行布线。

g、POS网部分布线：每个出租商业区、中央收费站、客户服务中心、集中收银点设置1个POS点，公共区域集中收银点POS点，按照50米间隔一个收银点进行POS点预留（因装修图未定，暂时预留至相应区域弱电井），水平采用六类非屏蔽双绞线（小型商铺、中央收费站等采用六类非屏蔽双绞线，大型商业区采用室内6芯多模光纤），垂直采用室内6芯多模光纤进行布线
