一套完整的监控系统并非仅由摄像头组成，而是由“前端采集、传输链路、后端处理、显示控制、辅助保障”五大核心模块构成的有机整体。各模块设备协同工作，才能实现“实时监控、数据存储、异常预警、事后追溯”的完整功能。无论是家庭小范围监控，还是大型智慧城市项目，其核心架构一致，仅设备规格与数量存在差异。清晰各模块设备的功能与作用，是搭建实用监控系统的基础。

一、前端采集模块：监控系统的“眼睛”

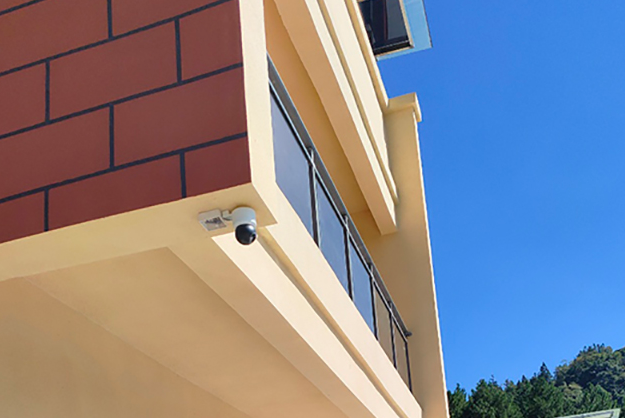

前端采集模块是获取视频图像的核心，核心设备为摄像头，根据场景需求可分为多种类型。枪型摄像头适合户外开阔场景，如厂区围墙、道路，具备防水防尘特性，监控距离远；半球摄像头体积小巧，适合室内场景如办公室、电梯，安装美观且不占空间；球型摄像头支持360°旋转与变焦，适合大型广场、景区等需要大范围覆盖的场景，可远程控制追踪目标。

辅助采集设备包括麦克风、拾音器（实现音视频同步采集）、传感器（如温湿度、烟雾传感器，联动监控触发预警）。特殊场景还需配备专用设备，如养猪场的防腐摄像头、加油站的防爆摄像头、夜间监控的全彩红外摄像头，确保在恶劣环境下稳定采集数据。

二、传输链路模块：监控系统的“神经网络”

传输链路负责将前端采集的音视频数据传输至后端，核心设备按传输方式分类。有线传输设备包括网线（超五类、六类线，适合近距离传输）、光纤（搭配光纤收发器，适合远距离、大容量传输，如跨厂区监控）、交换机（汇聚多路摄像头数据，实现集中传输，分普通交换机与POE交换机，后者可同时为摄像头供电）。

无线传输设备适合布线困难的场景，包括无线AP、网桥（实现短距离无线传输，如车间跨生产线监控）、4G/5G模块（搭配流量卡，适合偏远无网络场景，如森林防火、偏远道路）。传输辅助设备有视频编码器（将模拟信号转换为数字信号，适配老款模拟摄像头）、防雷器（户外传输线路加装，防止雷击损坏设备）。

三、后端处理模块：监控系统的“大脑”

后端处理模块负责数据的存储、解码与智能分析，核心设备为存储与解码设备。存储设备包括硬盘录像机（NVR，数字摄像头专用，可插入硬盘存储数据，支持循环覆盖）、网络存储服务器（适合大型监控系统，支持海量数据集中存储与异地备份）、硬盘（需选用监控专用硬盘，支持7×24小时连续写入）。

解码设备包括解码器（将压缩的视频数据解码，供显示设备播放）、视频综合平台（大型系统专用，集成解码、拼接、切换等功能，支持多路视频同步处理）。智能分析设备如AI服务器，可实现人形识别、车牌识别、异常行为检测等功能，触发智能预警，提升监控系统的主动防控能力。

四、显示控制模块：监控系统的“窗口”

显示控制模块负责实时显示与操作控制，核心设备为显示与控制终端。显示设备包括监视器（专业监控显示设备，画质清晰、稳定性强）、液晶拼接屏（适合大型监控中心，可拼接成超大屏幕，同时显示多路画面）、普通显示器（家庭或小型商铺使用，成本较低）。

控制设备包括键盘（专业控制键盘，可切换画面、控制球型摄像头旋转变焦）、鼠标（常规操作设备）、控制主机（安装监控管理软件，实现画面切换、录像调取、参数设置等功能）。部分系统还配备移动控制终端，通过手机APP远程查看画面、接收预警信息。

五、辅助保障模块：监控系统的“基石”

辅助保障模块确保系统稳定运行，核心设备为供电与防护设备。供电设备包括电源适配器（单台摄像头供电）、POE交换机（集中供电，简化布线）、UPS不间断电源（断电后临时供电，保障关键数据不丢失）、太阳能供电系统（偏远无市电场景）。

防护设备包括摄像头防护罩（防水、防尘、防腐、防雾）、支架（固定摄像头，调整安装角度）、机柜（放置后端设备，防尘、防潮、防干扰）。此外，防雷接地设备、散热设备（机柜风扇、空调）也是大型系统不可或缺的辅助设备。
