金色巨腾以3M品牌的光纤冷接头 型号：8812 TLC  产品名称：FC单模光纤连接器（光纤冷接头）为例说明：

1、产品介绍
3M TLC-FC连接器头使用机械接续技术，可以在现场速将3mm尾纤和FRP光纤入户8字皮线光缆（2mm*3mm）成端成标准FC型连接插头。
3M FC冷接头操作简单，具有良好的抗拉力性能，同时可以重复开启使用，而不需要更换任何部件，大大结约了光纤端接成本。
2、冷接工具准备

①酒精 ②无纺布 ③光纤切割刀 ④记号笔 ⑤剥线钳 ⑥剪刀 ⑦适配器（3M冷接头自带）⑧重复开启工具（3M冷接头自带）⑨3M FC冷接头 共9样产品
3、操作步骤

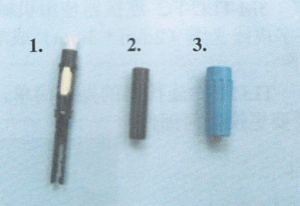

3.1、打开冷接头的包装，共有3个部件：1、主体2、尾帽3、外壳。保留3M冷接子的外包装，以备后续使用

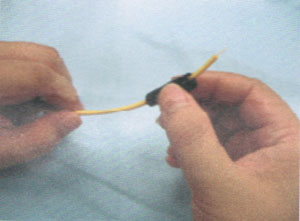

3.2、将外壳和尾帽依次套入3mm尾纤或FRP光纤入户皮线光缆

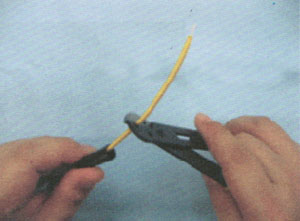

3.3、将外护套剥除约6cm（请保留3mm尾纤中的凯夫拉并临时向后折）

3.4、去除900μm紧护套至外护套剥离处

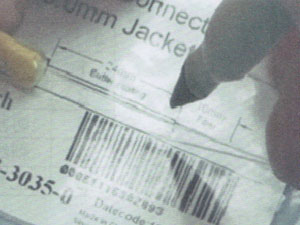

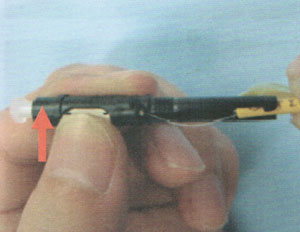

3.5、根据包装袋上的图示，用记号笔在离外护套剥离处24mm的位置做标记，标记在250μm涂覆层上

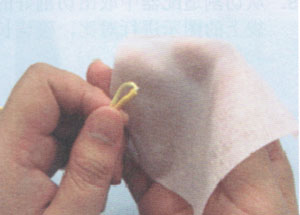

3.6、从24mm标记处剥除涂覆层，并用蘸酒精无纺棉清洁光纤

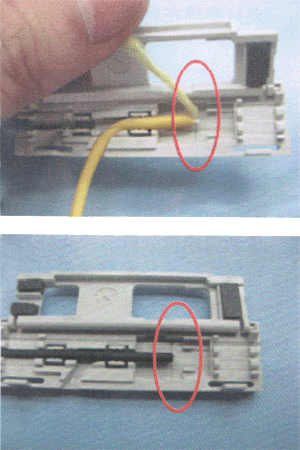

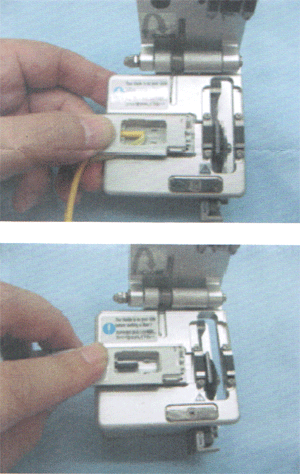

3.7、将3mm尾纤或FRP入户皮线光缆放置于切割适配器内，外护套剥离处与适配器内底部的标线对齐.注意有些切割刀并不适用于3M切割适配器，有时这一步可以直接把光纤放入切割刀进行切割。

3.8、将3M切割适配器放置于切割刀适配器槽内，进行光纤切割

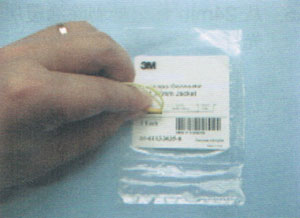

3.9、从切割适配器中取出切割好的光纤，并与包装袋上的图示进行对比，确认长度符合要求

3.10、将光纤切割好的光纤插入冷接头主体，注意将凯夫拉整理在背面

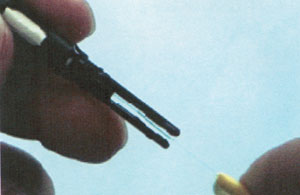

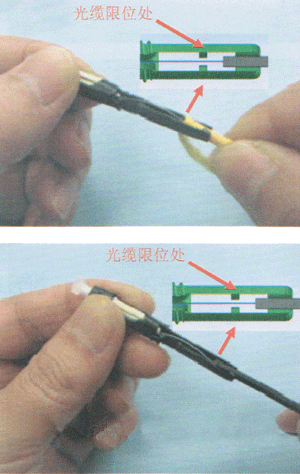

3.11、当3mm尾纤或FRP入户皮线光缆的外皮到达光缆限位处时，停止进一步插入。250μm涂覆层可以明显观察到弯曲

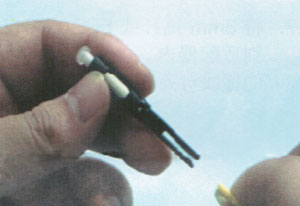

3.12、确认光纤的弯曲，并保持弯曲，按压主体上白色的压接盖到底

3.13、释放光纤的弯曲，使其平直

3.14、恢复凯夫搠的自然方向，并紧靠在冷接头主体背面，将尾帽套上冷接头主体，并旋紧。注意保持光纤始终平直

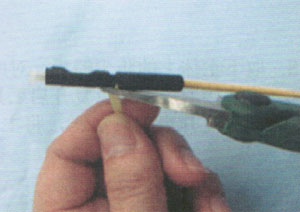

3.15、将多余凯夫接齐根剪除

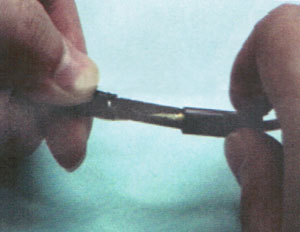

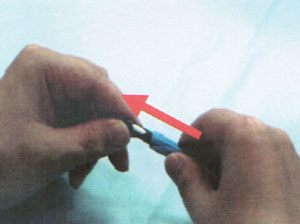

3.16、将外壳从光缆的方向推上主体

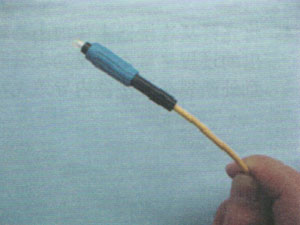

3.17、操作完成
4、重复开启

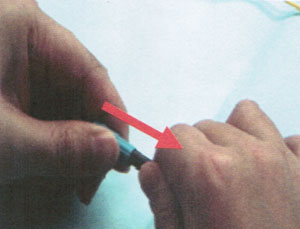

4.1、将防尘帽套在陶瓷芯上，然后用手指捏紧连接器外壳，向光缆方向用力推动，同时小幅度旋转，取出外壳

4.2、将尾帽旋松并后退脱离冷接头本体

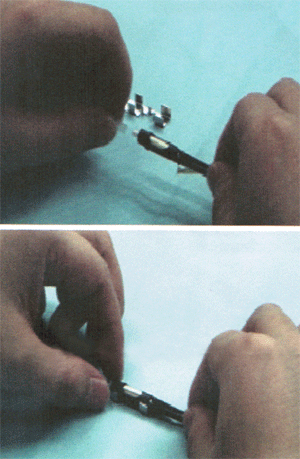

4.3、取下主体上的防尘帽后，对应3个缝隙位置，将冷接头和置在重复开启工具上，用力将主体向重复开启工具上按压，将主体上的压接盖顶起

4.4、将光纤冷接头主体内小心轴向抽出，注意取出的过程尽量不要晃动光纤和主体，避免裸纤意外断裂在冷接头内导致无法重复使用
