随着社会的发展,老龄化日趋严重，关爱呵护老人成为了不可避免的话题， 可惜“树欲静而风不止，子欲养而亲不待”。不过养老院逐渐被人们接受，同时 智能化型养老院模式更加被人们青睐。养老院最重要的还是要考虑老人入住的体 验，为老人创造一个舒适、便捷、安逸、轻松、自由、愉快的生活养老环境。因 此，如何将智能化的系统融入养老院，并与之完美结合才是发展的关键。

2、设计范围

本项目的设计应体现“高效节能、高端定位”的特色，并符合现行相关设计 规范要求。根据项目的特点，弱电智能化系统地设计范围有如下子系统：综合布线系统、视频监控系统 、有线电视系统、背景音乐系统、报警系统 、医护对讲系统、移动看护系统、机房装修。

二、综合布线系统

1、系统介绍

综合布线系统涉及电话网络的系统布线，是建筑群信息化建设的基础，为楼控、媒体发布、办公自动化提供底层的链路支持，并为日后的系统扩容提供了基础保障；本项目综合布线系统设计有工作区子系统、管理间子系统、设备间子系统，分布于院区各个办公、生活需要的地方。

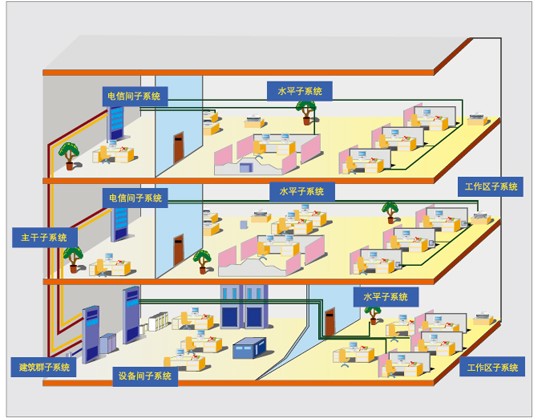

系统分为三大子系统，分别为工作区子系统、管理间子系统、以及设备间子系统，为二级星型拓扑结构。

方案采用成熟、先进、实用的技术，进行系统的优化设计，采用模块化、开放式的结构，以适应系统的灵活组网、扩充升级的需要，实现信息共享、资源共享和科学管理。

支持医院的数据、图文、图像等多媒体业务的需要，满足数字信号的传输，以实现资源共享等功能。

2、系统设计

本次综合布线系统总体设计如下：

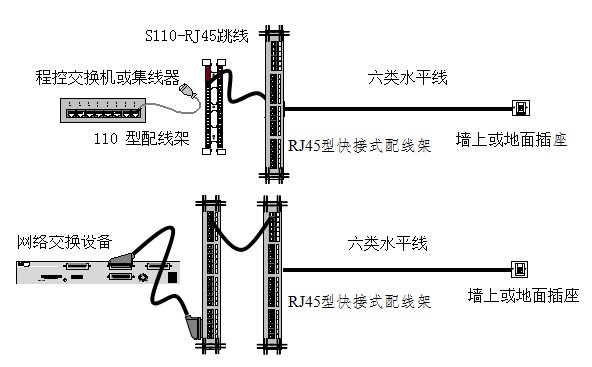

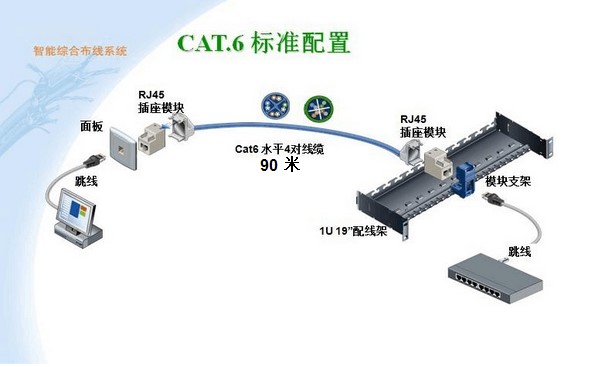

（1）整个综合布线系统采用6类解决方案，设计为分层星型拓扑结构，分为语音网和数据网，均为非屏蔽网。所有产品除在建筑物内的干线及水平线缆外，均应是模块化设计，只要变换跳线即可完成语音、数据从任何一个信息点到中心的连接。

（2）语音主干采用三类25/50/100对大对数通信电缆，每个语音点在主干占用2对线对。

（3）考虑到网络速度提升很快，为将来10G网络打好基础，数据主干采用50μm室内6/12芯多模光缆。

（4）水平信息点保证数据及语音端口可以互换使用。

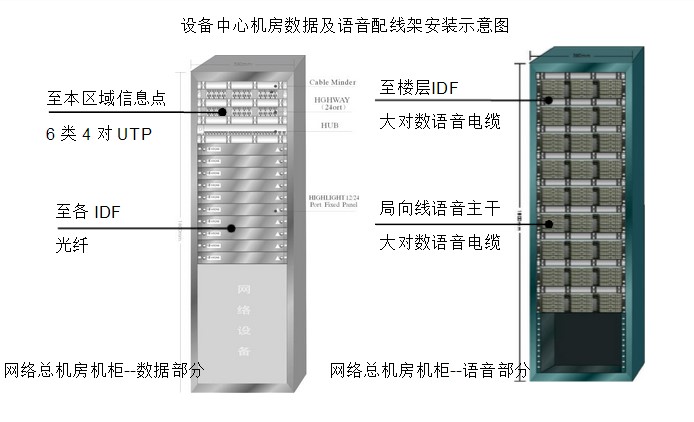

（5）楼层管理区均采用19”标准机柜，水平配线架采用模块化配线架，放置于标准机柜，连接水平线缆和网络设备；垂直主干配线架采用机架式光纤配线架，放置于标准机柜，连接垂直光纤和网络设备。

三、计算机网络系统

1、系统概述

XXXX计算机网络设备系统设置三套计算机网络系统，即业务内网（PACS+HIS）、外网（互联网+OA办公系统）以及监控设备网，三套网络相互隔离，形成结构合理的计算机网络系统，并在此基础上建立能满足办公和管理需要的软硬件环境，开发并运行各类信息库和应用的系统，可以使楼内各部门综合运用现代信息网络与现代数字技术，转变传统工作模式，实现办公、商务、事务一体化管理与运行。

2、计算机网络系统设计

计算机网络系统在综合布线系统基础上由以下三部分构成：

监控设备网——覆盖建筑的各楼层通信干线，采用万兆/千兆位以太网技术，以提供高速和大通信容量。
